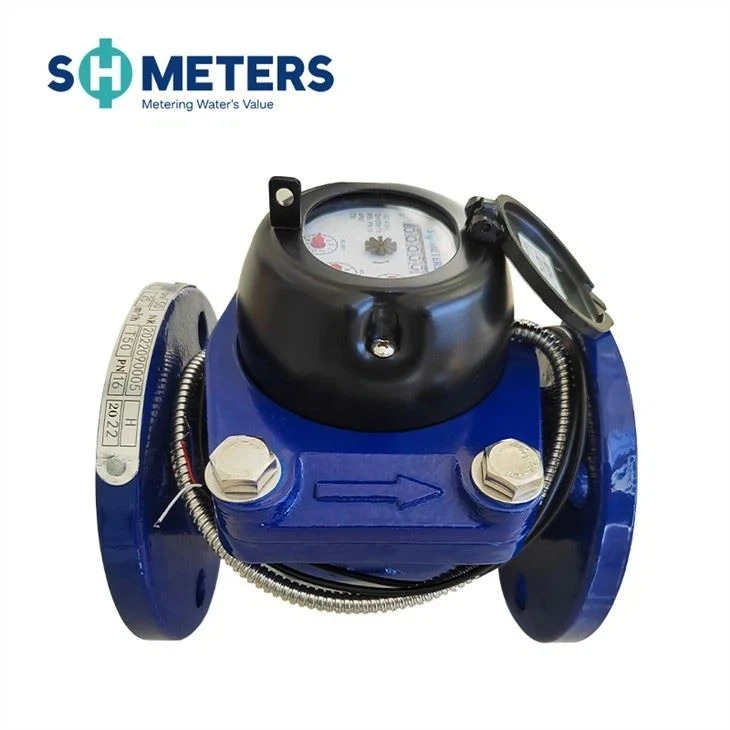

LXXG(R)-50~300(mm)
Áveita Lárétt hjól, þurrskífa kalt (heitt) vatnsmælir
Notkun LXXG 50~300MM
Mæling á rúmmáli köldu (heitu) vatns sem fer í gegnum leiðsluna. Vatnsmælir er notaður til áveitu, sveitarfélag o.s.frv.
Eiginleikar LXXG 50~300MM
·Fjarlæganleg frumbygging, auðveld uppsetning og viðhald
·Þurrskífa, seguldrif
· Stór flæðisgeta, lítið þrýstingstap
· Standast vatnshummer og mengun
· Tómarúm innsigluð skrá tryggir að skífan haldist laus við þéttingu og heldur lestrinum skýrum í langtímaþjónustu
·Valið hágæða efni fyrir stöðuga og áreiðanlega eiginleika
· Tæknigögn eru í samræmi við alþjóðlegan staðal ISO 4064/ISO9100
·Með mikilli nákvæmni
·Fylgihlutir vöru innihalda tengi, síur, tengibúnað, pípuhluti, flans, sía
Valfrjálsir eiginleikar
·Plastskrá, koparskrá og full glerskrá
·Nákvæmni: R=25/20/50
·Stærð: DN50-DN300
· Kalt / Heitt vatn
· Reed skipta valkostur
· Hægt er að velja flansstaðal
· Hægt er að velja um 360 gráðu snúning
· Steypujárn, sveigjanlegt járn, ryðfrítt stál, GG25, GGG50, SS304, SS316 líkami er hægt að velja
·Vinnuþrýstingur: PN16/25
· Veita púlsútgang
Vinnuástand
· Vatnshiti: 0,1 ℃ ~ 50 ℃ (0,1 ℃ ~ 90 ℃ fyrir heitt vatnsmæli)
· Vatnsþrýstingur: ≤1.0Mpa (1.6MPa eftir beiðni)
Hámark leyfilegra villna
·Á neðra svæði frá qmin að meðtöldum upp í en án qt er ±5%
·Á efra svæði frá qt að meðtöldum til og með qs er ±2% (±3% fyrir heitavatnsmæli)
Mál
| Gerð | Stærð | Lengd | Hæð | Tengiflans | ||
| mm | D1 Ytri þvermál | D2 Boltahring þvermál | Tengiboltar (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20(1,0Mpa) |
| 12-M20(1,6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20(1,0Mpa) |
| 405 | 355 | 12-M24(1,6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20(1,0Mpa) |
| 460 | 410 | 12-M24(1,6Mpa) | ||||
ATH: Flansvíddin er í samræmi við ISO7005-1:1988 staðal. Hægt er að aðlaga flansstaðal. Einnig er tekið við pöntunum fyrir vörur með sérstakar kröfur
Púlsstaða
| Stærð | Púlsstaða |
| DN50-200 | 100/1000L/púls |
| DN250-DN300 | 1000L/púls |
Þrýstingstapsferill
Flæðistæknilýsing
| Nafnflæði | Hámarksflæði Q4 | Varanlegt flæði Q3 | Q3/Q1 | Q2/Q1 | Bráðaflæði Q2 | Lágmarksflæði Q1 | Lágmarks lestur | Hámarks lestur | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Rekstrarlýsing tveggja reyrrofakerfisins
Vinsamlegast sjáðu skýringarmyndina af tveimur reed rofa kerfinu hér að neðan, tveir reed rofar myndu vera notaðir „ON“ EÐA „OFF“ með seglinum sem festur er á bendilinn eða gírinn meðan hann er í gangi á skránni, en aldrei „ON“ við sama tíma, nema út-segullinn ráðist.
Tveir reed rofarnir virka tvo „ON“ og tvo „OFF“ í einni umferð á bendilinn eða gírinn þýðir eitt merki úttak, þessi regla kemur í veg fyrir tap eða oftalningu á merki framleiðsla vegna þess að rofarnir skokka eða pípan titrar, svo tryggir áreiðanleika merkjaúttaksins.
Ábyrgð
Allir mælar verða tryggðir gegn göllum í framleiðslu og efni í eitt (1) ár frá samþykktardegi. Gölluðum mælum eða hlutum sem uppgötvast innan þessa frests skal skipta út án endurgjalds þegar þeir eru skilaðir til SHMETERS.
