Vörulýsing

product-1580-670

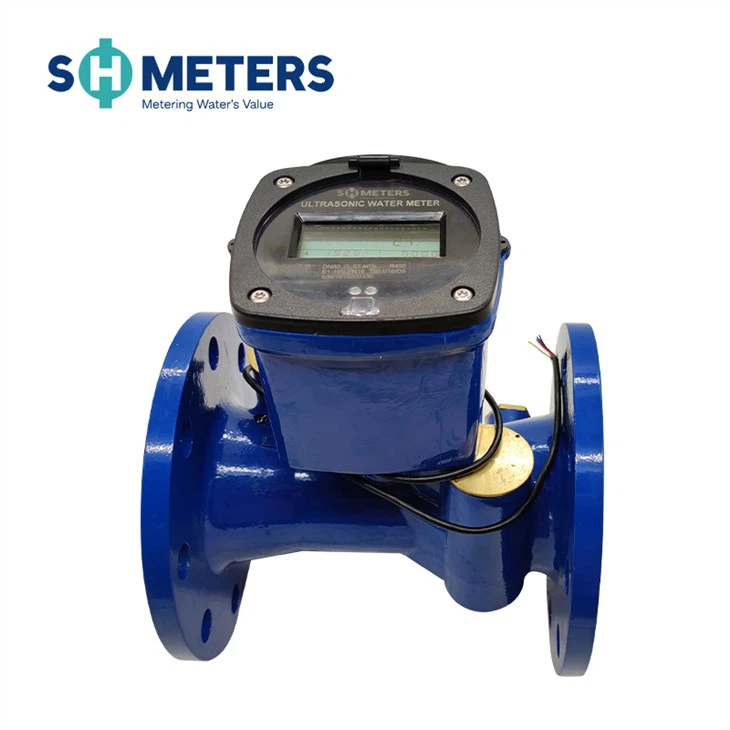

Það er mælitæki til að mæla, skrá og sýna stöðugt magn vatns sem flæðir í gegnum skynjarann með því að nota úthljóðs tímamismunaaðferðina. Vinsamlegast lestu þessa handbók vandlega fyrir notkun, til að nýta hana sem best og forðast óþarfa tap.

Útlínur víddarteikning

product-1580-520

Nafnþvermál (mm)	Lengd L	Breidd W	Hæð H	Flanstenging
Nafnþvermál (mm)	Lengd L	Breidd W	Hæð H	Þvermál flans	Þvermál boltahringsins	Boltastærð-M
DN50	200	170	215	170	125	4-M16
DN65	200	185	220	185	145	4-M16
DN80	225	200	235	200	160	8-M16
DN100	250	200	255	220	180	8-M16
DN125	250	250	285	250	210	8-M16
DN150	300	285	335	285	240	8-M20
DN200	350	340	405	340	295	12-M20
DN250	450	405	470	405	355	12-M24
DN300	500	460	525	460	410	12-M24

Tengi/samskipti

Úthljóðsvatnsmælirinn mun hafa einn af mörgum valkostum framleiðsla fyrirfram valinn þegar pöntun er lögð. Þessi hluti mun lýsa hverri framleiðslu:

Modbus/RS485 úttak
Púlsútgangur
Þráðlaus útgangur

Modbus/RS485 úttak

Púlsúttak (rafhlöðuknúið)

Púlsúttaksbreytur:
Útgangur með opnu holræsi
Spenna 3V-24V
Einn púls á lágu stigi
Púlslengd: 5ms

product-1580-760

GPRS/NB-IOT þráðlaus sending

Gagnasafnari

Gagnaheiti	Parameter
Statískt afl	15uA
Orkunotkun	60mA@RX
Stjórnkassi	Plast
Aðferð á netinu	Snertu eða farðu sjálfkrafa á netið
Tímabil tilkynninga	Hversu oft á að senda gögn: einu sinni á þriggja daga fresti eða einu sinni á dag (Því hærri sendingartíðni, því styttri endingartíma rafhlöðunnar)
Sendir bita	0.1m³
Aflgjafi	3,6VDC
Rafhlaða getu	8,5 Ah
Uplink tengi	GPRS/NB-IOT
Downlink tengi	RS485

Gagnaflutningseining

Gagnaheiti	Parameter
Statískt afl	15uA
Orkunotkun	60mA@RX
Stjórnkassi	Plast
Aðferð á netinu	Snertu eða farðu sjálfkrafa á netið
Tímabil tilkynninga	Hversu oft á að senda gögn: Hægt er að stilla 1-144 klst (sjálfgefið einu sinni á dag) Hægt að tengja við þrýstisöfnunarbúnaðinn
Sendir bita	0.1m³
Aflgjafi	3,6VDC
Rafhlaða getu	18Ah/36Ah
Uplink tengi	GPRS/NB-IOT
Downlink tengi	RS485
